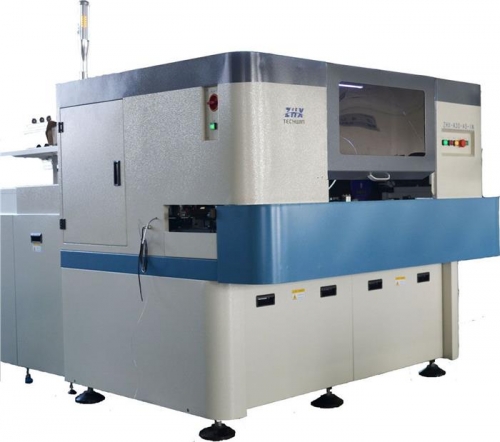

在线卧式连体插件机

理论速度：22000点/小时

插入方向：平行0度,90度,180度,270度.

元件跨距：元件5.0mm～20mm(跳线5mm～23mm 专门生产跳线时 )

基板尺寸：最小50mm*50mm、最大320mm*2850mm

基板厚度：0.79～2.36mm

元件种类：电容器、晶体管、二极管、电阻、电感、熔断丝等编带封装料。

跳线(JW) ：独立输送方式.直径0.5mm～.7mm镀锡铜线

插入弯曲长度：1.2-2.2mm(可调)

插入弯曲角度：0～35度 内弯曲(可调)

机器尺寸：主机 L1850mm×W1450mm×H1900mm

          料站 L2000mm×W1000mm×H1500mm(20站）

主机重量：约1800KG

电源：220V,AC（单相）50/60HZ,1.5KVA;

系统保护：配置不间断电源(UPS)，断电后可运行15分钟

功率：0.95KW（节能型）

使用空气压：0.6~0.8Mpa

气流量：0.1立方/分钟

环境条件：周围温度5～25度

机器噪音：65分贝

孔位校正方式：机器视觉系统,多点MARK视觉校正.

驱动系统：AC伺服、AC马达

数据输入方式：USB接口输入(EXCEL文档格式),

控制系统：中文操作界面(WINDOWS系统控制平台)液晶显示器

控制模式：全自动、半自动、手动

进板方式：导轨自动进板左到右（可选）

编程模式：手动编程、Pro/E编程（可选）
